Forschungsprojekt LiMo geht an den Start

Lithiumgewinnung am Oberrhein: Messtechnik für die effiziente Extraktion aus Geothermie

Presseinformation /

Die deutsche Industrie ist beim kritischen Rohstoff Lithium nahezu vollständig auf Importe angewiesen. Dabei kommt das Leichtmetall auch hierzulande vor. Als Bestandteil von Thermalsole lässt es sich als Nebenprodukt der Geothermie gewinnen. Das Karlsruher Institut für Technologie KIT, Professur für Geochemie & Lagerstättenkunde, entwickelt ein entsprechendes Verfahren. Ein optischer Sensor, den Fraunhofer IPM im Rahmen des Forschungsprojekts LiMo entwickelt, soll dieses Verfahren effizienter machen.

Lithiumgewinnung in Geothermie-Anlage: Sensorik für effizienten Prozess
© Minton/Shutterstock. No use without permission.

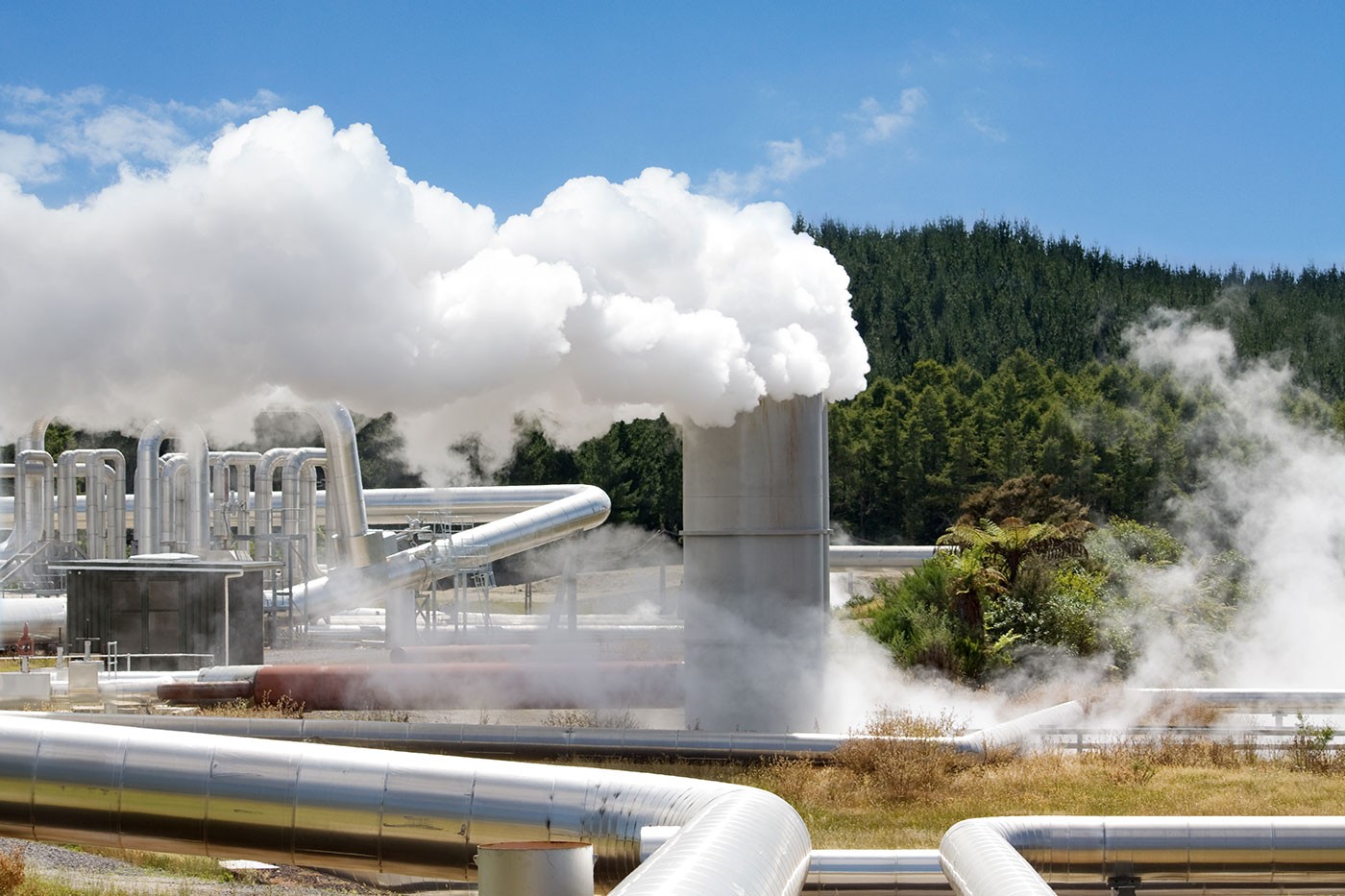

In Geothermie-Kraftwerken soll in Zukunft neben Erdwärme auch Lithium gefördert werden. Das Verfahren wurde am KIT entwickelt. Fraunhofer IPM entwickelt einen optischen Sensor, der das Verfahren effizienter machen soll.
Lithiumgewinnung im Geothermie-Anlage: Sensorik für effizienten Prozess
© Fraunhofer IPM

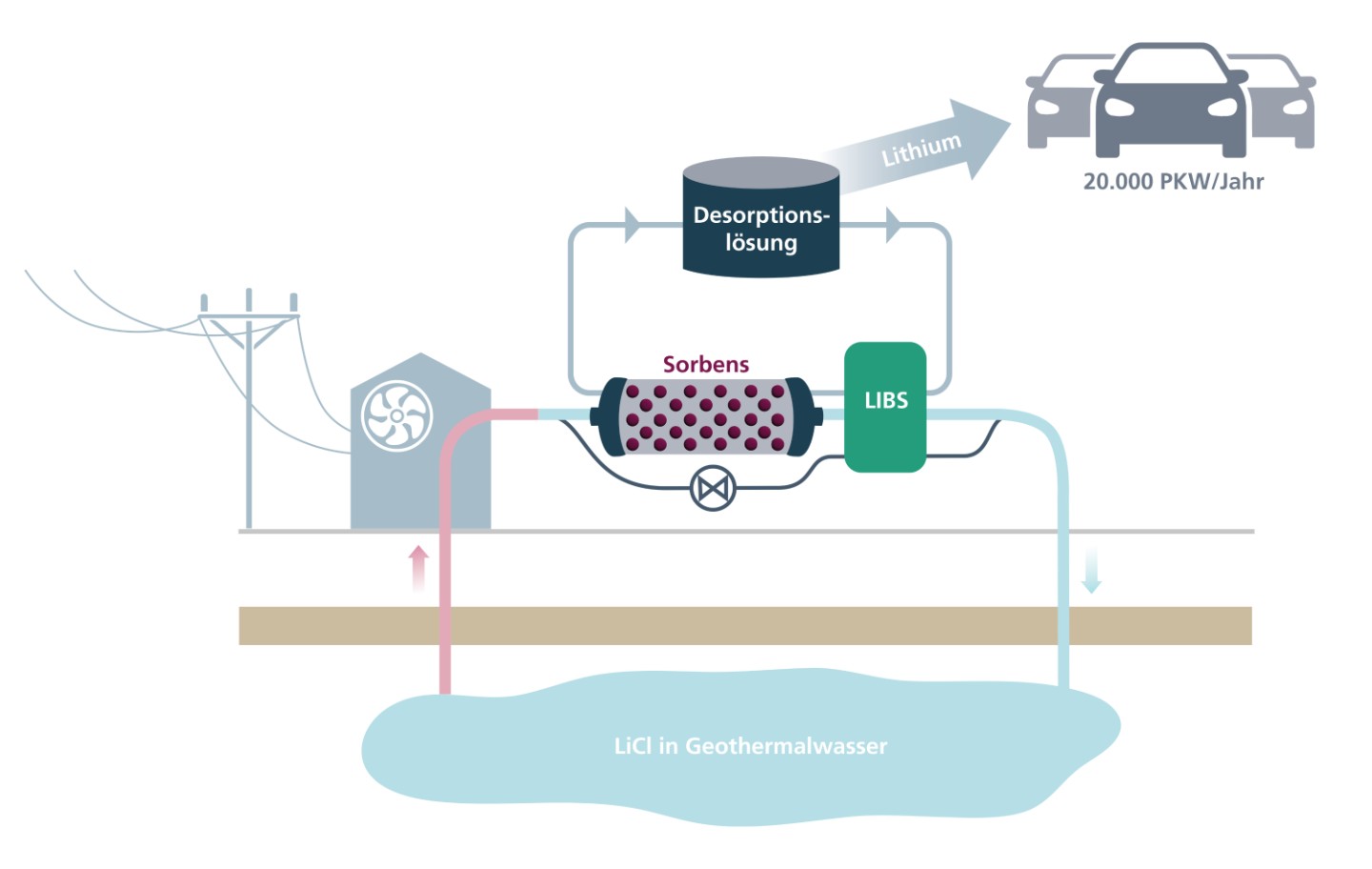

Ein auf LIBS-Technologie basierender Sensor überwacht die Lithium-Konzentration im Abstrom des Reaktors inline und ermöglicht so erstmals eine Regelung des Sorptions- und Desorptionsprozesses

Der weltweite Bedarf an Lithium wächst rasant, denn das Leichtmetall ist unverzichtbar für die Batterieproduktion. Eine bisher unerschlossene Quelle für Lithium sind Thermalsolen. Thermalwasser aus den Tiefen des Oberrheingrabens oder des Norddeutschen Beckens enthält nennenswerte Lithiumkonzentrationen – genug, um zum Beispiel einen beträchtlichen Teil des aktuellen Bedarfs der deutschen Automobilindustrie zu decken. Geothermieanlagen in diesen Regionen fördern die Vorkommen im Grunde bereits heute – jedoch ungenutzt, denn die Sole wird nach Abschöpfen der Wärme unverändert wieder in die Tiefe rückgeführt.

Am KIT wurde eine Methode entwickelt, mit der sich Lithium in einer Geothermie-Anlage mithilfe eines Sorptionsprozesses extrahieren lässt: Die Sole wird durch einen Reaktor geleitet, der mit einem lithiumselektiven Sorbens gefüllt ist; dort wird das Lithium gebunden. Die Sorptionsgeschwindigkeit hängt von verschiedenen Rahmenbedingungen ab: Zusammensetzung des Thermalwassers, pH-Wert, Lithiumkonzentration und Durchflussrate. Ist das Sorbens gesättigt, wird die Durchflussrichtung geändert und eine Desorptionslösung löst das Lithium vom Adsorber. Um eine effiziente und wirtschaftliche Lithiumextraktion zu realisieren, muss der Zeitpunkt für die Änderung der Durchflussrichtung gezielt gesteuert werden. Kriterium für den Umschaltzeitpunkt ist die Sättigung des Adsorbers. Sie lässt sich aus der Lithiumkonzentration im Abstrom des Reaktors ablesen. Um diese zu bestimmen, sind bislang aufwändige Labormessungen nötig.

Inline-Messung von Lithiumkonzentration ermöglicht Prozessregelung

Ein Team am Fraunhofer IPM entwickelt ein neuartiges Verfahren auf Basis von LIBS (Laser Induced Breakdown Spectroscopy), das die Lithium-Konzentration im Abstrom des Reaktors inline überwachen und so erstmals eine Regelung des Sorptions- und Desorptionsprozesses möglich machen soll. LIBS ist ein etabliertes Verfahren aus der Materialanalyse, bei dem mithilfe eines Kurzpuls-Lasers ein winziger Teil eines Materials in ein Plasma überführt und spektral analysiert wird. Im Rahmen von LiMo wird das Verfahren weiterentwickelt, sodass es unter harschen Bedingungen in Flüssigkeit bei 20 bar und 90 °C funktioniert. Das LIBS-System soll in einer Pilotanlage an einem Geothermiestandort im realen Betrieb getestet werden.

Das Potenzial ist erheblich: Neben der Lithium-Gewinnung in Geothermie-Anlagen eignet sich das Verfahren ebenso für das Lithium-Recycling aus Altbatterien, das ebenfalls im Rahmen des Projekts erprobt werden soll.

Weitere Informationen

Projekt LiMo (Inline Lithium-Monitoring zur effizienten Gewinnung und Prozessregelung von Lithium aus Geothermalsolen und aus Recyclingmaterial)
Das Projekt wird vom Ministerium für Wirtschaft, Arbeit und Tourismus des Landes Baden-Württemberg gefördert.

Projektpartner

Projektlaufzeit

01.01.2023 bis 31.12.2024
