WIRE-HR

Bei Produkten aus Endlosprozessen wie etwa Drähten, Kabeln, Bändern oder auch Rohren, Stangen und Profilen kommt es nicht selten zu Qualitätsproblemen. Die kontinuierlich hohe Beanspruchung lässt die Umformwerkzeuge degradieren. So verschleißen bei der Kaltumformung von Drähten die Ziehsteine nach und nach. Zusätzlich können lokale Defekte an der Oberfläche entstehen, beispielsweise durch Fehler im Ausgangsmaterial. Inspektionssysteme zur Qualitätsüberwachung sollten die Oberfläche des Endlosmaterials daher kontinuierlich, vollständig und vollautomatisch überwachen.

100-Prozent-Kontrolle auf Mikrodefekte im Produktionstakt

Von Fraunhofer IPM entwickelte Inline-Inspektionssysteme erkennen Oberflächendefekte auf Bandwaren erstmals bereits während der Produktion: Sie kontrollieren Oberflächen auf Mikrodefekte – vollständig und in Echtzeit. Zum Einsatz kommt dabei modernste, industrietaugliche Kameratechnologie in Verbindung mit hardwarenaher Bildauswertung. Die Messköpfe sind so konstruiert, dass sie den harten Produktionsbedingungen standhalten.

Fehler erkennen, klassifizieren und dokumentieren

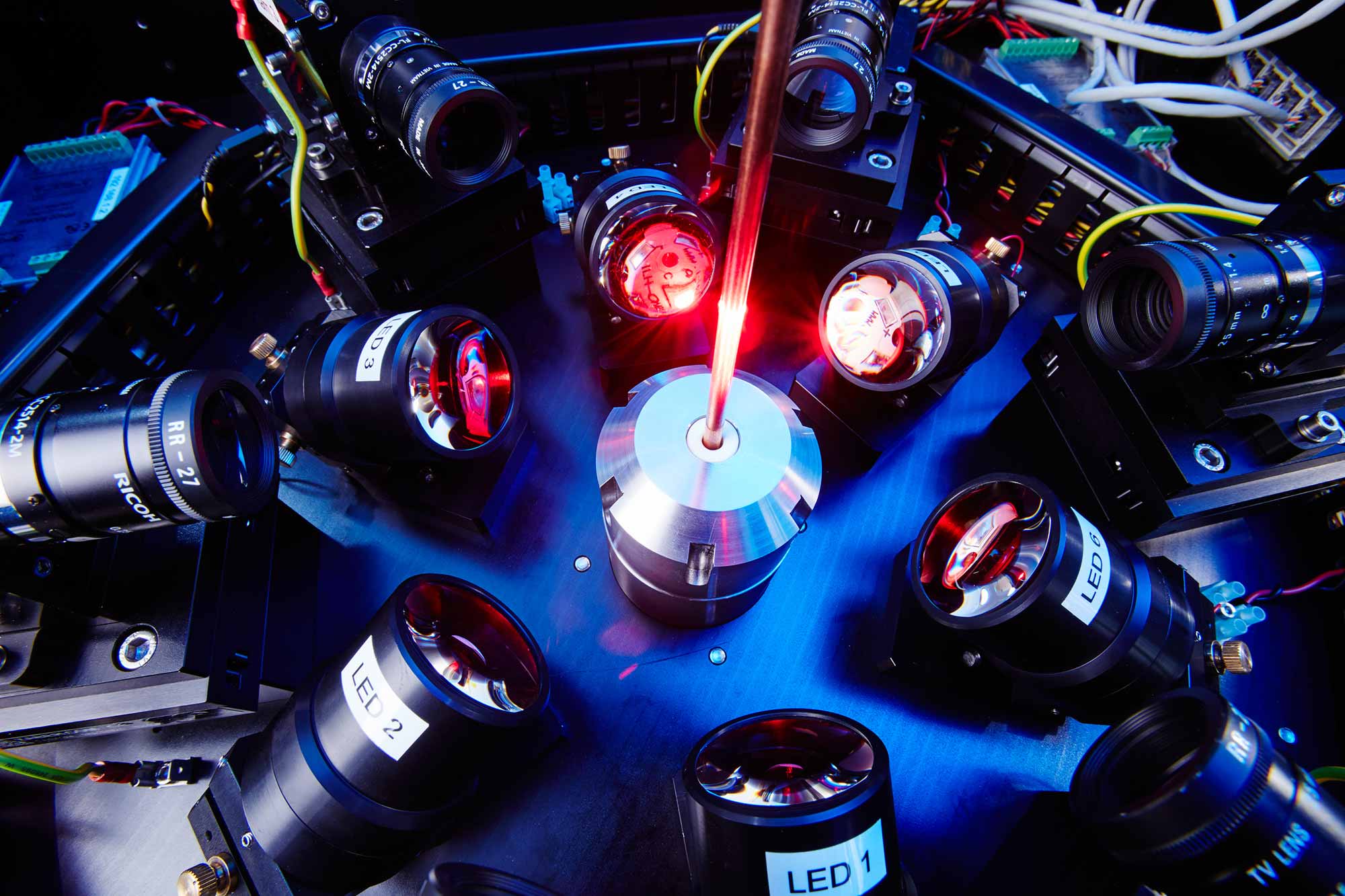

Das »WIRE-HR«-Drahtinspektionsystem von Fraunhofer IPM prüft Stangen, Rohre und Profile aus unterschiedlichen Materialen. Dabei werden auf beliebigen Oberflächen selbst wenige Mikrometer große Defekte bei Vorschubgeschwindigkeiten bis 30 m/s detektiert. Da das System bei der Qualitätsprüfung sehr große Datenmengen – aktuell bis zu 6 GBit/s – generiert, ist nicht mehr möglich, diese "manuell" zu bewerten. Deshalb werden die detektierten Fehler automatisiert und kundenspezifisch einstellbar in Fehlerklassen eingeteilt. Die Fehler werden grafisch anschaulich über dem Wegsignal dargestellt und vollautomatisch über eine Datenschnittstelle an die Anlagensteuerung oder ein Qualitätssicherungssystem weitergegeben.
