Projekt »QMag – Quantenmagnetometrie«

Fraunhofer-Leitprojekt QMag (abgeschlossen)

Im Rahmen des Fraunhofer-Leitprojekts QMag erforschte Fraunhofer IPM die Industrietauglichkeit von optisch gepumpten Magnetometern (OPM). OPM zeichnen sich durch extreme Messgenauigkeit aus, die direkt durch atomare Konstanten gegeben ist (siehe Abb. 1). Mit OPM erweitern wir unser Sensorik-Portfolio um Magnetfeldmessungen.

Dank ihrer Empfindlichkeit können OPM als Detektoren für die kernmagnetische Resonanz (nuclear magnetic resonance – NMR) eingesetzt werden. Üblicherweise werden in der Standard-NMR sehr starke Magnetfelder verwendet. Wir übertragen die aus dem Hochfeldbereich bekannten Methoden auf den Bereich sehr schwacher Magnetfelder (zero-to-ultra-low-field, ZULF) mit B < 1 µT bis in den Bereich des Erdmagnetfeldes (EF) mit B < 100 µT. Durch die daraus resultierenden niedrigen Frequenzen verbessern wir die Kompatibilität von NMR-Signalen mit metallischen Komponenten. Ziel ist es, auf NMR basierende Flussmessgeräte zu bauen, welche mehrphasige Strömungen messen.

Zugleich machen wir OPM für die Materialprüfung nutzbar. Hierfür intergrieren wir OPM in Mikro-Ermüdungsaufbauten, um den zeitlichen Verlauf von magnetischen Streufeldern in Metallproben zu erfassen. Diese Streufelder werden durch Risse und Fehlstellen im Material erzeugt und können helfen, kleinste Risse im Material bereits vor dem technischen Anriss zu detektieren. Die bisher bekannten Magnetfeldstärken dieser Streufelder liegen im mit OPM sehr leicht messbaren Bereich von nT - µT.

© Fraunhofer IPM

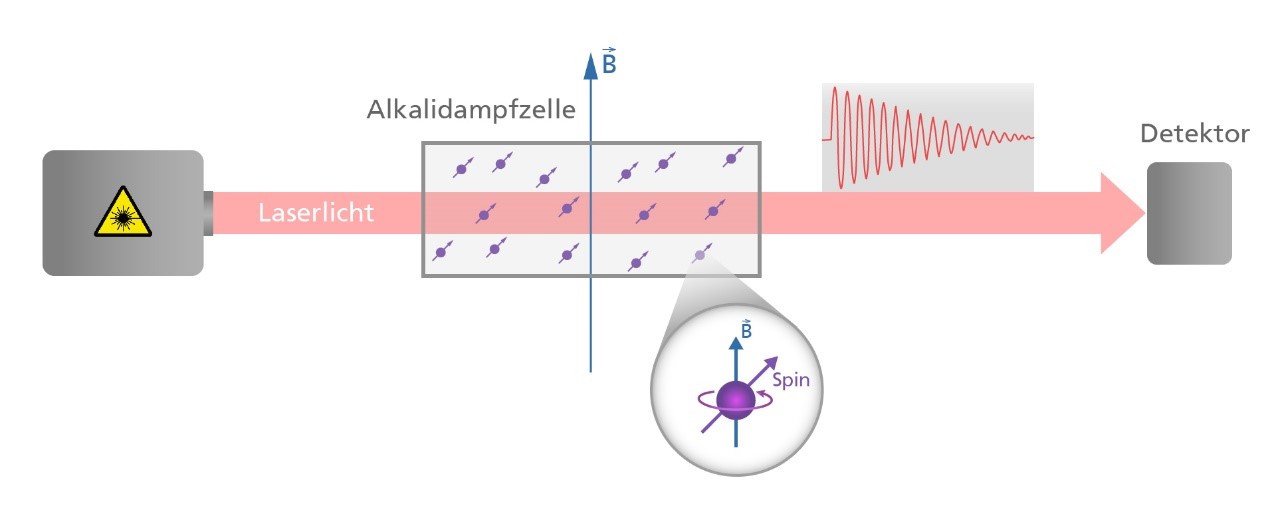

Grundprinzip eines OPM. Ein Dampf von Alkaliatomen wird in einem Magnetfeld Spin-polarisiert (i.e. ausgerichtet). Diese Spin-Polarisierung koppelt sich an das zu messende Magnetfeld und erzeugt eine messbare Frequenz. Diese Frequenz ist durch atomare Konstanten festgelegt und somit robust gegen Störeinflüsse.
© Fraunhofer IPM

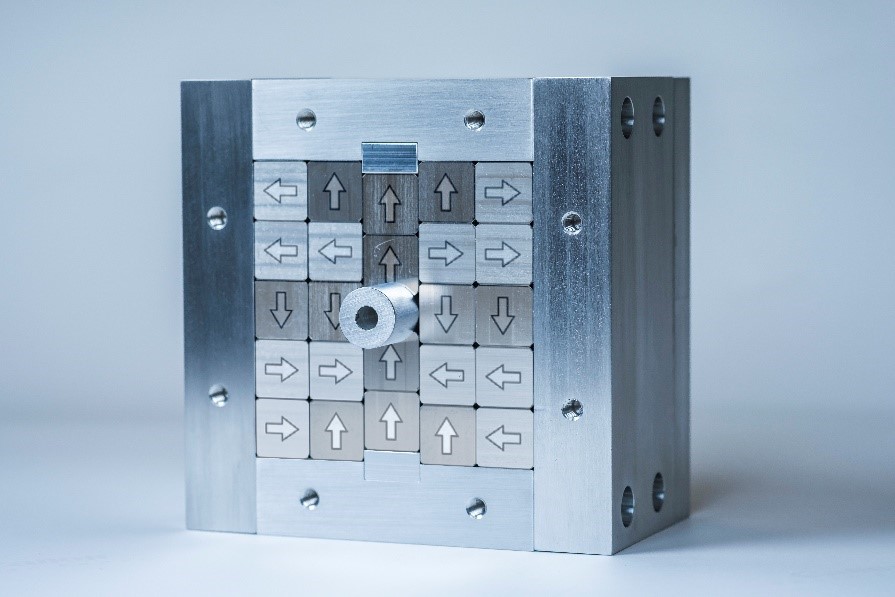

Halbach-Magnete: Komponenten für die NMR-basierte Durchflussmessung (NMR: nuclear magnetic resonance, also kernmagnetische Resonanz).
© Fraunhofer IPM
Wir nutzen selbstgebaute Halbach-Magnete (links im Bild), um die zu messende Flüssigkeit zu polarisieren. Dies ermöglicht es, NMR-Signale in einer kontrollierten magnetischen Umgebung zu messen.


Fraunhofer-Leitprojekt »QMag« erfolgreich abgeschlossen / 23.1.2024

Quantenmagnetometer erkennen frühzeitig kleinste Materialdefekte

Im Rahmen des Projekts QMag forschte Fraunhofer IPM erfolgreich an optisch gepumpten Magnetometern (OPM) für die Materialprüfung.

Zudem wurde ein gänzlich neues Verfahren zur magnetischen Durchflussmessung auf Basis von OPMs entwickelt.
